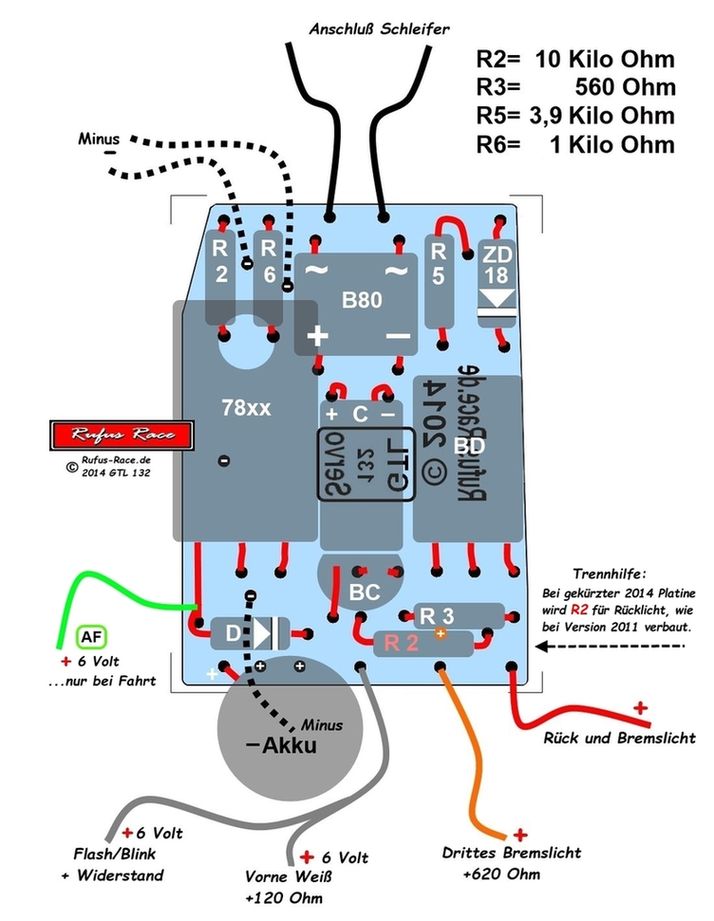

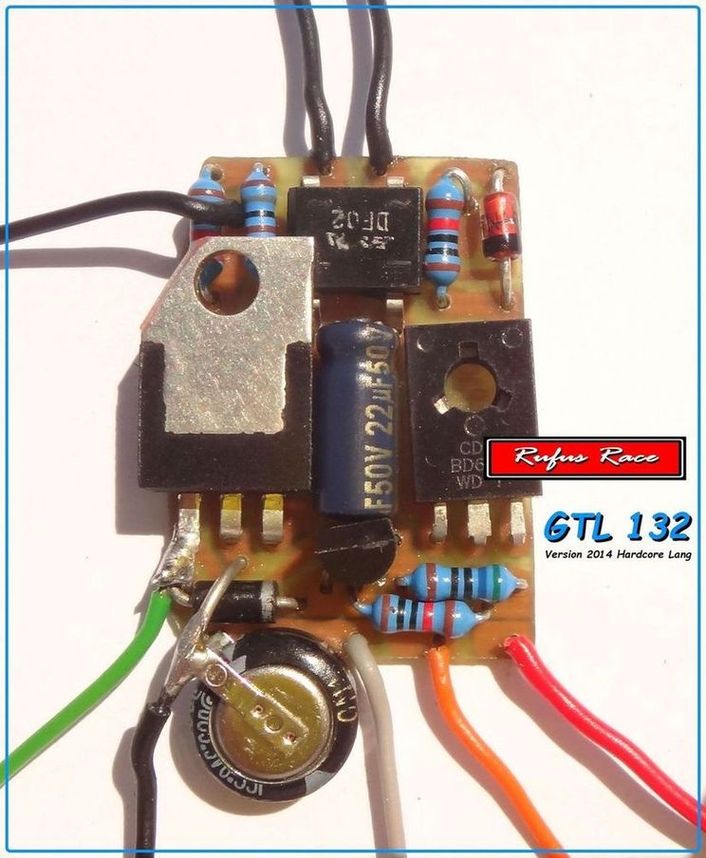

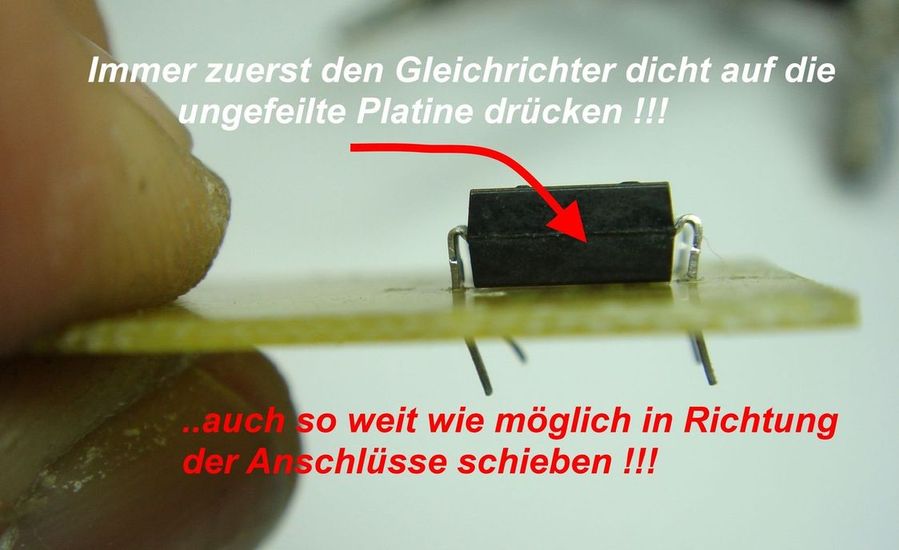

Bestückung GTL 132



Version 2014

Der Unterschied zu Version 2011 siehst du in: Bauanleiung 2011



Update 2022:

Neuer GoldCap von Reichelt...und einige kleinere Widerstände im Warenkorb.

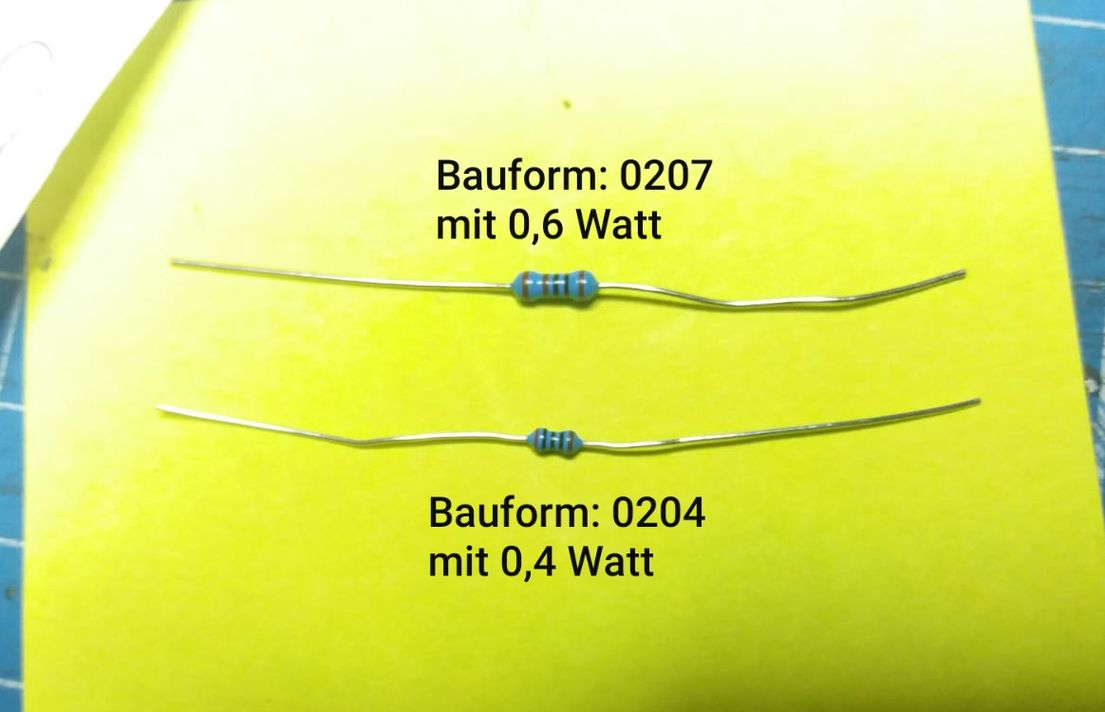

R1,R2,R3 und R6 in Bauform 0204 im WarenkorbR1,R2,R3 und R6 in Bauform 0204 im Warenkorb







GTL 132 Version 2014:

Gleiche Sache wie Version 2011 nur...

Der Widerstand R2 kann jetzt mit auf der Platine verbaut werden

wenn ungekürzt und/oder kein Tagfahrt-Schalter verbaut wird !







Warenkorb bei Reichelt

Kann und muß geändert / erweitert werden

Warenkorb 5 x GTL 132Warenkorb 5 x GTL 132

Habe dazu einen Mix aus verschiedenen LEDs zusammengestellt !

Ändere den Warenkorb nach deiner gewünschten Anzahl der Leds.

Verschiedene GoldCaps: 2x der bekannte 0,22F mit unterschiedlichen Lötfahnen und einer mit 0,33F.

Habe bei Reichelt keine Flash / Blink Leds gefunden...diese und die Widerstände dafür fehlen im Warenkorb !

Mit im Warenkorb sind extra 5 x Widerstand R2 mit 5,1 Kilo Ohm...wem das Rücklicht bei Fahrt

zu schwach leuchtet kann hier von 10 Kohm auf 5,1 Kohm wechseln !

3.Bremsleuchte:

R2 bei gemeinsamen Rück/Bremslicht sollte immer mindestens 8K, besser 10 Kiloohm haben !

Da diese sonst bei Fahrt schwach mitleuchten kann. Der 620 Ohm kann gegebenenfalls zur Abhilfe auch erhöht werden.

Das spielt bei separatem Brems/Rücklicht keine Rolle, die Helligkeit des Fahr-Rücklichtes ist da frei wählbar !





Welche LEDs ?

siehe: Hindi CTL Bestückung



Große oder Kleine GTL 132 ?

Baue die Große nicht mehr...mir ist noch keine der Kleinen gestorben !

Also entweder für die Kleine den BD675A, oder für die Große den BDX53C bestellen !

..es befinden sich so zu viele BDxx Bauteile im Warenkorb...die gewünschte Anzahl einfach aktualisieren !
