Bestückung CTL 160



Wichtig ist zu Beginn bei allen Platinen:

        WICHTIG !!!

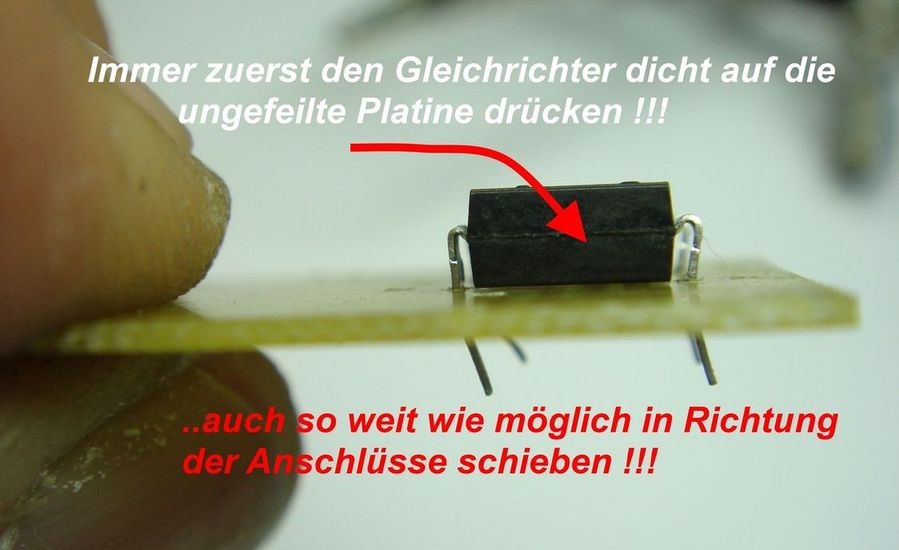

Gleichrichter andrücken !!! WICHTIG !!! Gleichrichter andrücken !!!



Also erst andrücken...Brutal...dann nach oben schieben zu den Anschlüssen hin !

Bringt hier mehr Platz für den Kondensator !

  Dieses Bild zeigt die Situation nach dem andrücken auf die Platine...jetzt leicht nach oben schieben !



Danach erst die Platine auf Maß feilen !!!

Update 2022:

Wichtig, bitte lesen:

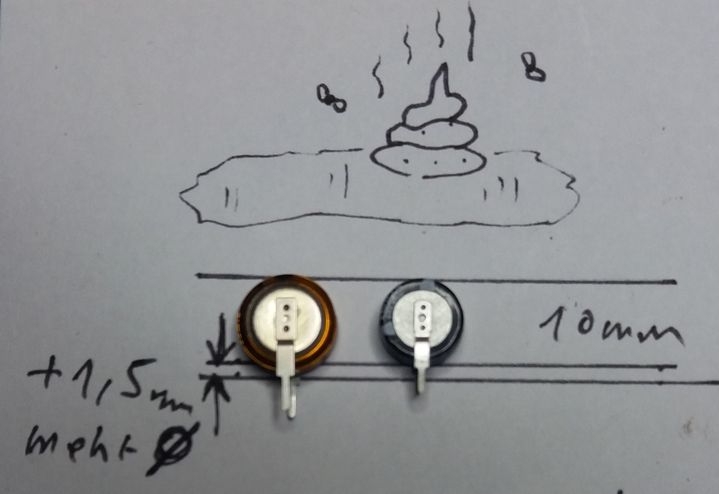

Neuer GoldCap von Reichelt...leider etwas größer !

Entweder nach der alten kleineren Bauform im Netz suchen oder den neuen hier verbauen !

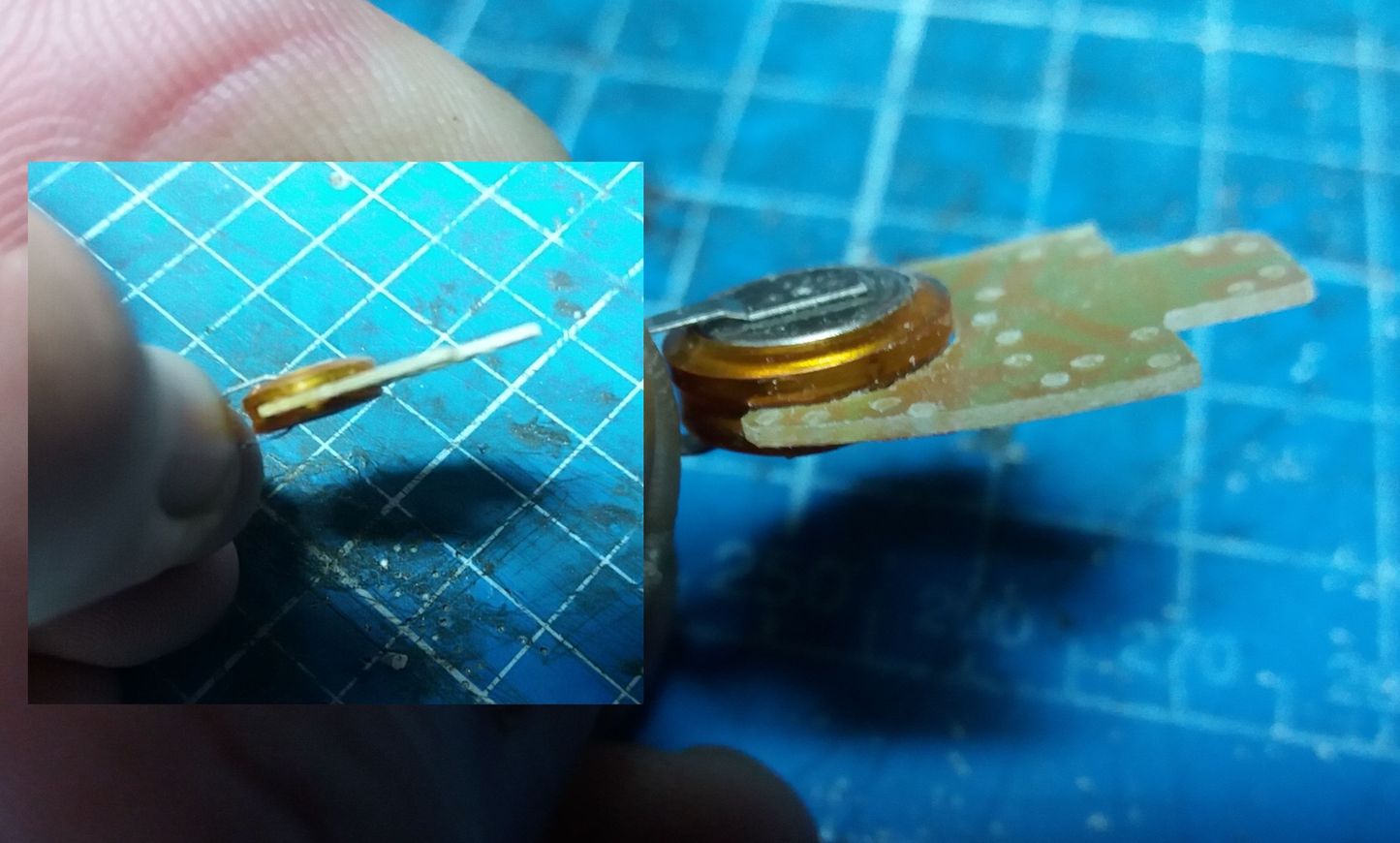

...passt geklemmt gerade so, dabei auf intakte Isolierung achten !

Eine andere Möglichkeit den größeren GoldCap einzupassen:

Es kann auch auf die unteren Bohrlöcher rechts und/oder links vom GoldCap verzichtet werden,

...um den Ausschnitt für den GoldCap zu vergrößern.

Also die Platine kann auch bis zu den darüber liegenden Bohrlöchern gekürzt werden...

und das entsprechende Kabel direkt an der Lötfahne,

oder zusammen mit der Lötfahne in dem Bohrloch angelötet werden !

...z.B. können R2 und R3 auch zusammen in ein Bohrloch !

Oder den GoldCap separat an anderer Stelle verbauen.

Es lohnt leider nicht deswegen neue Platinen zu entwerfen.



Dafür gibt's jetzt kleinere Widerstände im Warenkorb !

Den GoldCap zuletzt einlöten !

etwas größer...passt mittig geklemmt oder Platine kürzen etwas größer...passt mittig geklemmt oder Platine kürzen

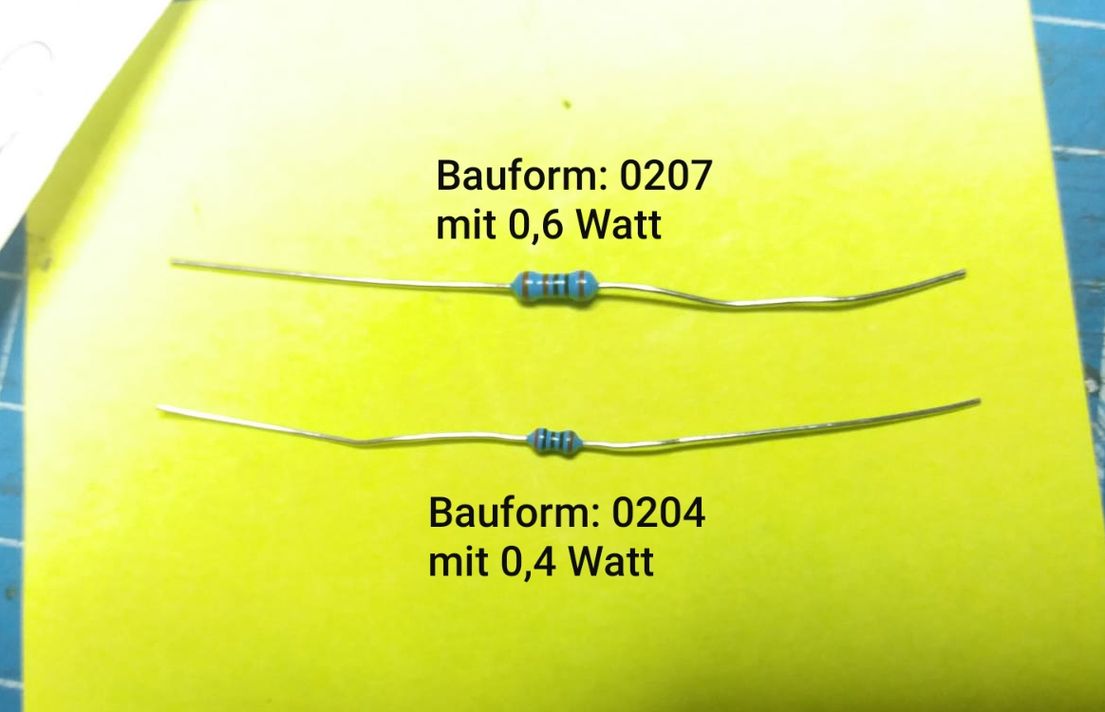

Kleinere Bauform der Widerstände Kleinere Bauform der Widerstände

 Kleine Bauform der Widerstande mit verschiedenen Ohmwerten bei Reichelt finden:

Dort in der Suche " Widerstand bedrahtet 0204 " eingeben ergibt 60 Treffer !

Platine bestücken und Bauteile mit Tapezier-Krepp-Abklebeband fixieren.

Ich löte zuerst den Gleichrichter ein, danch den AKKU.

...dann den SMD Kondensator.

Lege unter den SMD Kondensator ein kleines Stück dickeres Papier (etwa 170g/m²) ..vor dem löten !



Links die beiden Widerstände und der Transistor sind mit den jeweiligen Lötfahnen in einem Bohrloch.

...so auch die DIODE rechts (auf Ausrichtung achten...Strich unten)

Löten:

Löten nicht über 300°Celsius

Genauigkeit: Meine alte Lötstation steht bei gemessenen 300°C auf eingestellten 315°C

  Also: Die Dauer der Wärme is was tötet...ich löte lieber heiß, dafür sehr flott !

Erst die Leiterbahn erhitzen (etwa 3+ Sekunden)

bis das Lot fließt, dann erst mit der Spitze die Lötfahne vom Bauteil berühren !

...nicht zu lange, sonst gehen dir die Bauteile flöten !!!

5+ Sekunden an der Lötfahne sind bereits extrem kritisch !!!



R2 darf erhöht werden...(5,1 bis 10 Kilo Ohm) wenn dir das Fahr-Rücklicht zu hell ist !

 ...gleiche Sache mit R2 wie bei GTL 140 und GTL 132 !



Mein Favorit:

Wer keine Flash oder Blink LED verbaut, kann auch 2 rote Bremsleuchten verbauen !

Also 2 rote LEDs hinten für Rück-Bremslicht (schwarzer Ford Capri 160)

Dafür muß R2 auf mind. 6,8 KiloOhm und R3 auf 680 Ohm erhöht werden !





Bestellen der Bauteile:



Kein Mindestkauf bei Reichelt:

...würde aber billige Bauteile mehrfach bestellen...z.B. die Widerstände im 100er Pack.

Noch was:

Oftmals schickt Reichelt abweichende Bauteile (Conrad niemals) die aber auch funktionieren.

...z.B. gehen alle DIL Gleichricher: B40,B80...etc. so auch die DFxx Baureihe !

...kein Problem !



Allerdings ist die Bauform-Größe der Kondensatoren entscheidend...die muß stimmen !

160: Bauform 1210     140: 5x7mm      132+Hindi: 5x11mm



LEDs bei LED1.de, eBay etc....auf mA, mcd und Abstrahlwinkel achten !



Welche LED für die CTL 160 ?

...bis maximal 30mA Betriebsspannung

Besser nur 20mA für Vorne verwenden, wenn die zusätzliche Flash-Led verbaut wird !

...das ist auch wichtig an der GTL 140 !

Nur CTL 160:

Leds Vorne Weiß 5mm ab > 10000 mcd aufwärts und maximal < 30° Abstrahlwinkel

Hinten Rot 5mm ab > 6000 mcd aufwärts und maximal < 30° Abstrahlwinkel

Beide LEDs mit kleinem Abstrahlwinkel wählen, da Lichtleiter eingesetzt werden !

Flash- oder Blink- LEDs auch mit mindestens 4000 mcd wählen



1000 mcd = 1cd = 1 Kerzenlicht



...gibt ein Verkäufer keine dieser Daten seiner LEDs an...besser Finger weg !



Abstrahlwinkel / Leuchtkraft:

Zwei vom Innenleben identische LEDs ...nur mit unterschiedlichen Abstrahlwinkeln,

haben verschiedene mcd Angaben !

...da ein kleiner Abstrahlwinkel punktuell heller erscheint !

Also können LEDs mit großem Abstrahlwinkel...zB. über > 40° bei nur 2000 mcd sehr hell sein !

... oft haben daher LEDs mit großem Abstrahlwinkel keine mcd Angaben...zu verwirrend !



Vorne ist ein kleiner Abstrahlwinkel sinnvoll...weitere Ausleuchtung bei unter <30° !

Hinten eher ein großer...auch von der Seite gut sichtbar bei über >30° !

Geschmackssache halt ! ...aber oft entscheidet das mangelnde Angebot !

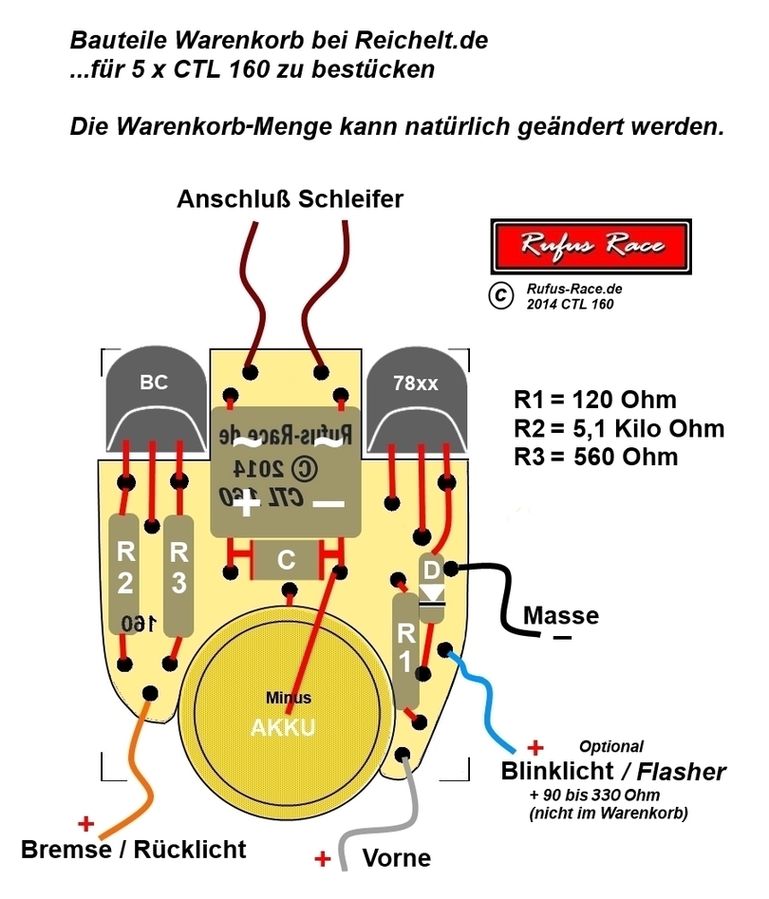

Warenkorb bei Reichelt für 5 x CTL 160 Platinen zu bestücken

...mit den beiden LEDs ...Weiß und Rot in Ultrahell (extrem)

Habe bei Reichelt keine Flash / Blink Leds gefunden...diese und die Widerstände dafür fehlen im Warenkorb !



Warenkorb 5 x CTL 160Warenkorb 5 x CTL 160

Verbaute früher alles mit max. 0,14mm² Kabel,

mittlerweile benutze ich 0,08mm² oder sogar 0,055mm²

z.B. auf ebay:  von Trollmodellbau

 ...der Warenkorb kann geändert / erweitert werden...



 Lichtleiter gibt's z.B. bei Conrad:



Conrad LichtleiterConrad Lichtleiter

    ...geht natürlch auch prima in 140 und 132er Kisten !
